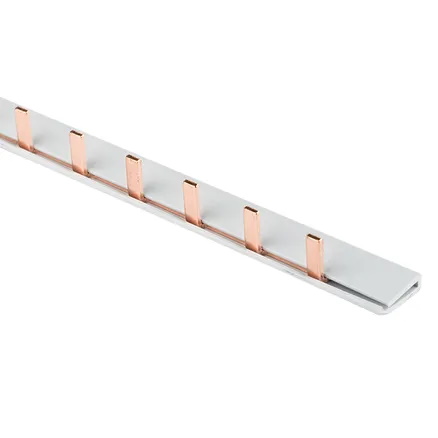

Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа - FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А.
Количество фаз 1
Поперечное сечение, мм² 10
Номин. продолжительный ток Iu, А 63
Количество полюсов 54
Длина, мм 1 000
Тип подключения Штырь (Pin)
Номин. кратковременно выдерживаемый ток Icw, кА 12 000
Подходит для устройств с N-проводником Нет
Подходит для количества подключаемых устройств 54
Макс. допустимое раб. напряжение Ue, В 230
Размер шага, мм 17,8
Изолированн. Да
Условный номин. ток короткого замыкания Iq, кА 12 000
Номин. импульсное напряжение, кВ 4 000
Подходит для аппаратов с вспомогат. выключателем (доп. контактом) Нет
Количество фаз 1
Поперечное сечение, мм² 10
Номин. продолжительный ток Iu, А 63
Количество полюсов 54
Длина, мм 1 000
Тип подключения Штырь (Pin)
Номин. кратковременно выдерживаемый ток Icw, кА 12 000
Подходит для устройств с N-проводником Нет
Подходит для количества подключаемых устройств 54
Макс. допустимое раб. напряжение Ue, В 230
Размер шага, мм 17,8
Изолированн. Да
Условный номин. ток короткого замыкания Iq, кА 12 000
Номин. импульсное напряжение, кВ 4 000
Подходит для аппаратов с вспомогат. выключателем (доп. контактом) Нет
